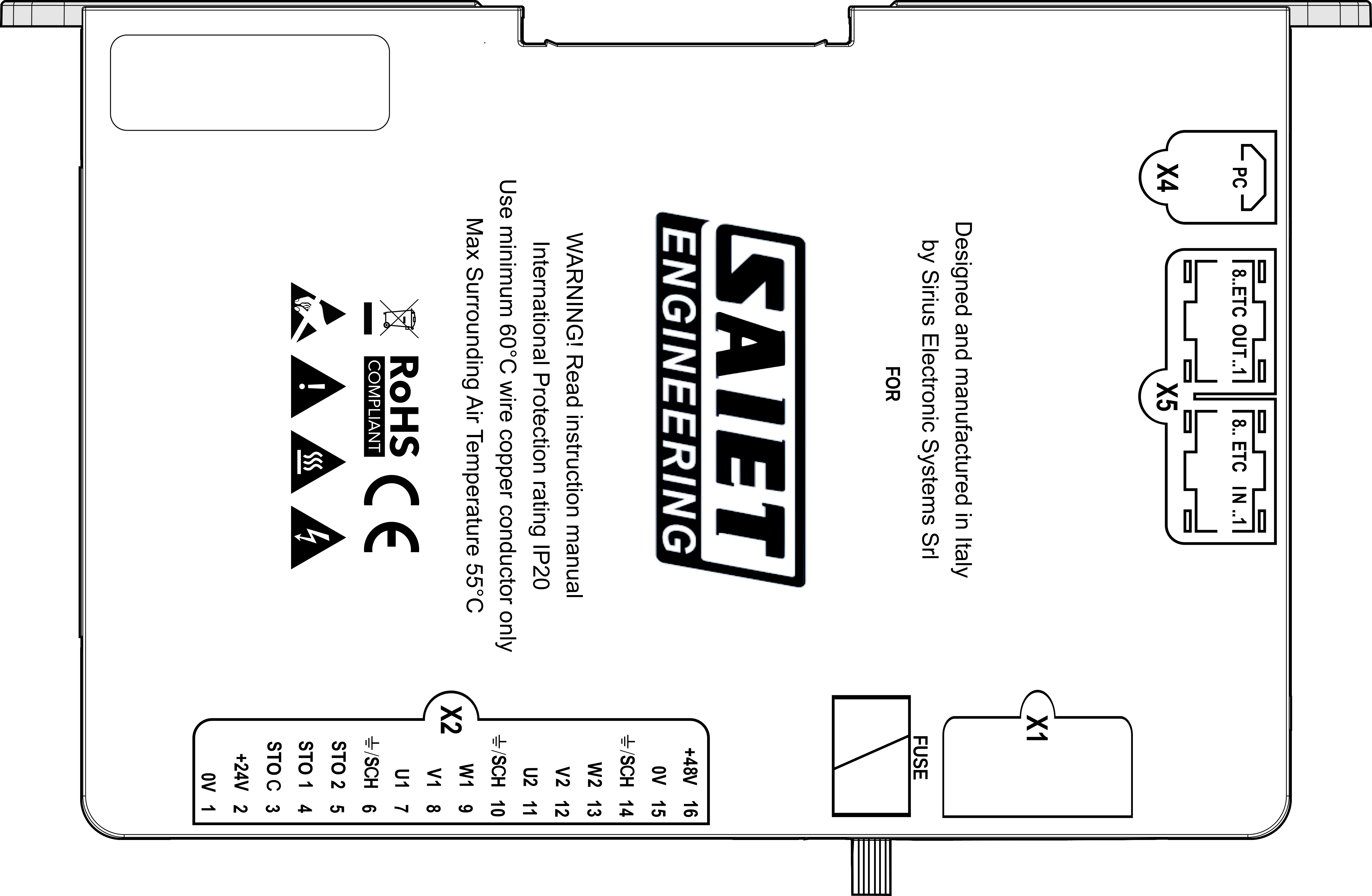

Immagine puramente indicativa
¶ 1. Informazioni generali
¶ 2. Pinout

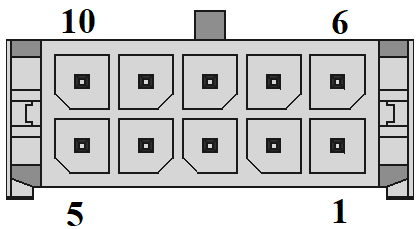

¶ X1 - Encoder
 |
10 | 9 | 8 | 7 | 6 |
| SCH | SC | CB | SA | +5VDC (OPT) | |
| 5 | 4 | 3 | 2 | 1 | |
| GND | CLK | CS | MOSI MISO |
+5VDC |

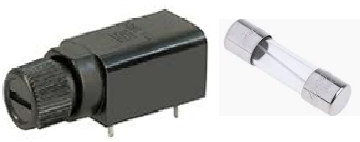

¶ FUSE
Portafusibile max 10A
Fusibile rapido in vetro, 5x20
¶ X2 - Alimentazione Potenza/Logica, Motori STO
Link modello compatibile con X2
 |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| ALIMENTAZIONE | STO | DEVIATORE | RULLINI | POTENZA | |||||||||||
| GND (Logic) |
+24VDC (Logic) |
STO C | STO 1 | STO 2 | SCH | U1 | V1 | W1 | SCH | U2 | V2 | W2 | EARTH | GND (Power) |
+48VDC (Power) |
¶ X4 - USB
USB2.0 type B micro -Device
 |
|---|
| Standard |
¶ X5 - Ethercat
 |
|
|---|---|
| ETC IN Standard (RJ45) |
ETC OUT Standard (RJ45) |
